Courber un mur peut être fait à tout moment, mais il peut être conseillé de le faire au début car vous apporterez des modifications au plan d'étage. Si vous travaillez avec une version d'Innoplus antérieure à 12.0.2120, la modification du plan d'étage entraînera la perte de tous les carrelages, fenêtres ou portes que vous avez éventuellement ajoutés.
Assurez-vous d'avoir 2D mode sélectionné.
- Dessinez la forme de votre pièce, avec des murs droits.
- Aller à Mode 2D et cliquez sur le sol dans le Afficher le sélecteur en bas à droite pour une vue à vol d'oiseau.
- Supprimez le mur droit que vous souhaitez courber en le sélectionnant et en appuyant sur effacer sur votre clavier.
- Une fois que vous avez supprimé le mur, mettez à jour le Afficher le sélecteur en cliquant à nouveau dessus.
- Sélectionner Séquence murale (trouvé dans le Construire languette):

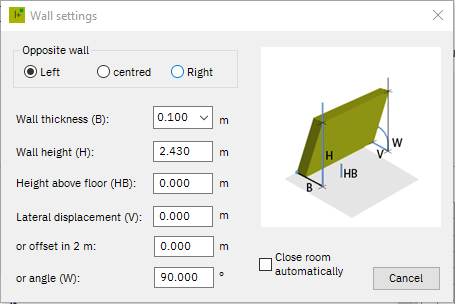

- Avant de sélectionner un point d'accrochage pour dessiner le mur incurvé, vous devrez vérifier votre mur épaisseur et la taille.
Remarque : Cela doit correspondre à tous vos autres murs. - Sélectionnez l'endroit où le mur incurvé viendra du curseur sur le Mur opposé: La gauche, Droit ou centré.
Cela détermine la position du point d'accrochage sur le nouveau mur. - Vérifiez que les réglages du plafond en pente (Déplacement latéral, Déport en 2 m) sont réglés sur 0.
- Sélectionnez le point d'angle outil d'accrochage, sous le Voir languette dans le Boîte assistante. Faites un clic gauche une fois sur le plan où vous voulez que le mur incurvé commence.

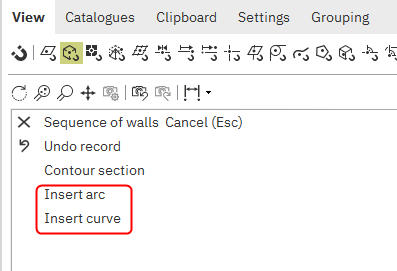

- Sélectionner insérer un arc ou insérer une courbe selon la forme recherchée.
- Click gauche sur le plan où le mur doit se terminer.
- Le curseur va maintenant se transformer en un outil de dessin.
- Faites glisser la courbe où vous voulez qu'elle soit.
- Faites un clic gauche une fois sur le plan.
- Sélectionner Ffini ! sur le Vvoir onglet sur le côté droit.
- Actualisez votre plan en cliquant sur le Afficher le sélecteur en bas à droite de votre écran.
- Vous aurez maintenant un mur incurvé et un sol complet.
