En Innoplus, curvar una pared exterior se puede hacer en cualquier momento, sin embargo, puede ser aconsejable hacerlo al principio ya que estarás realizando cambios en el plano de planta.
| ¡Nota! Si estás usando cualquier versión anterior a v12.0.2120, editar el plano de planta resultará en la pérdida de todos los azulejos, ventanas o puertas que hayas añadido a tu plano. |
Asegúrate de estar en una vista 2D, con tu vista orientada desde arriba, o vista de pájaro, y comienza con una habitación dibujada con paredes rectas.
-
Elimina la pared recta que deseas que sea curva.
-
Actualiza el selector de vista, ubicado en la esquina inferior derecha de tu pantalla en el cuadro de asistente, bajo la pestaña Vista, haciendo clic en él.
-
Selecciona la pestaña Construir y haz clic en el icono de Secuencia de paredes:
-

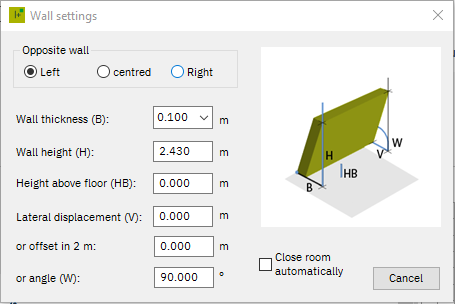

En el cuadro de diálogo de Configuración de paredes, verifica el grosor de la pared y la altura de la pared, estos deben coincidir con todas tus otras paredes. También verifica que los valores para el Desplazamiento lateral y para el desfase en 2 m estén ambos establecidos en 0.
-
Selecciona desde dónde la pared curva vendrá del cursor en la Pared opuesta: Izquierda, Derecha o centrada.
Esto determina la posición del punto de ajuste en la nueva pared.
-
Haz clic izquierdo en el punto de ajuste deseado donde comenzará la nueva pared curva.
-

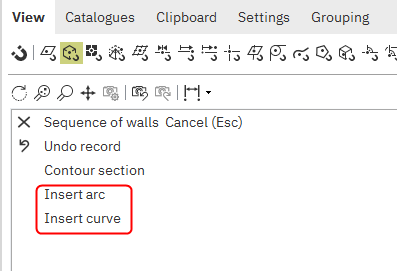

En el cuadro de asistente, ubicado a la derecha de tu pantalla, bajo la pestaña Vista, selecciona insertar arco o insertar curva dependiendo de la forma necesaria.
-
Haz clic izquierdo en el punto de ajuste donde terminará la nueva pared curva.
-
Tu cursor cambiará ahora a una herramienta de dibujo. Mueve tu cursor para dibujar el arco o curva deseada, luego haz clic izquierdo.
-
En el cuadro de asistente, ubicado a la derecha de tu pantalla, bajo la pestaña Vista, selecciona ¡Terminado!
- Actualiza el selector de vista, ubicado en la esquina inferior derecha de tu pantalla en el cuadro de asistente, bajo la pestaña Vista, haciendo clic en él.
