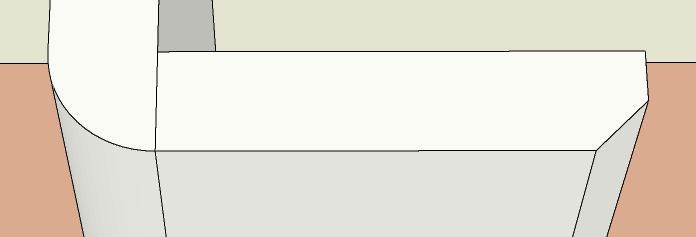

Por defecto, las paredes internas en innoplus tienen esquinas en ángulo recto. Se pueden cortar en curvas o esquinas de diferentes ángulos con la ayuda de Modelos y el Cortar objeto herramienta.
Empezar en un 2D vista aérea de la habitación.
Para colocar el Modelo, comienza en el Construir pestaña.
- Haga clic en Elementos de construcción.
- En el cuadro Asistente, haga doble clic en Modelo.
- En el Modelo tarjeta de archivo en el lado derecho, busque el Cu circulart modelo y arrástrelo y suéltelo en el plano.
- Haga clic derecho en el Modelo y seleccione Cambiar tallas.
- Ajustar el Modelo al tamaño deseado.
- Colocar el Modelo sobre la esquina de la pared a cortar.
- Para ayudar con la colocación adecuada, haga doble clic en el modelo para abrir el Muevete ventana.
-
Haga clic en el Libre en la parte inferior izquierda para abrir el menú de punto de ajuste en el lado derecho de la pantalla y selegir el punto de esquina herramienta de punto de ajuste.
Nota: Ver también, Cómo usar la herramienta de punto de ajuste.
- Pase el cursor del mouse para ajustar el cuadrado rojo a la esquina del recorte y haga clic con el botón izquierdo.
- Mueva el mouse a la esquina de la pared y una copia alámbrica del corte mostrará la vista previa del movimiento. Haz clic izquierdo de nuevo para confirmar.
Después de colocar el modelo, ahora se puede usar para cortar la esquina de la pared.
En el Construir pestaña,
- Haga clic en Cortar objeto:
- Haga clic en la superficie de la pared a cortar.
- Haga clic en el Modelo para cortar esa forma en la pared.
- Eliminar o mover el Modelo para revelar la pared cortada.
- Haga clic izquierdo en el Ver selector en la esquina inferior derecha de la pantalla para actualizar el piso.
Para crear un bisel en lugar de una curva, repita los pasos anteriores con el Triángulo en ángulo recto forma de la tarjeta de archivo Modelo.
