Sie können eine Mauer nach dem Zeichnen in eine Dachschräge umwandeln, indem Sie die folgenden Schritte ausführen.
|
Bitte beachten Sie: Bei Innoplus-Versionen älter als Version 12.0.2120: Bei jeder Bearbeitung des Grundrisses werden alle Fenster entfernt. Fliesen und Türen werden von den Mauern entfernt. Wenn Sie diese Objekte bereits positioniert haben, müssen Sie diese nach der Bearbeitung des Grundrisses erneut platzieren. Ab Version 12.0.2120: mauerbezogene Objekte werden nur entfernt, wenn die neuen Mauerabmessungen es nicht zulassen, dass das Objekt hineinpasst. |
-
Klicken Sie auf den Tab Bauen in der Menüleiste.
-
Klicken Sie auf das Symbol Grundriss bearbeiten :
Hinweis: Wenn Sie bereits Mauerobjekte platziert haben und sich die Bearbeitung des Grundrisses auf deren Platzierung auswirkt, werden diese automatisch entfernt und müssen erneut platziert werden.
-
Klicken Sie auf die Mauer, an der Sie die Dachschräge platzieren möchten. Wenn diese ausgewählt ist, wird sie Grün hervorgehoben.
- Klicken Sie auf Wand ändernrechts im Assistenten

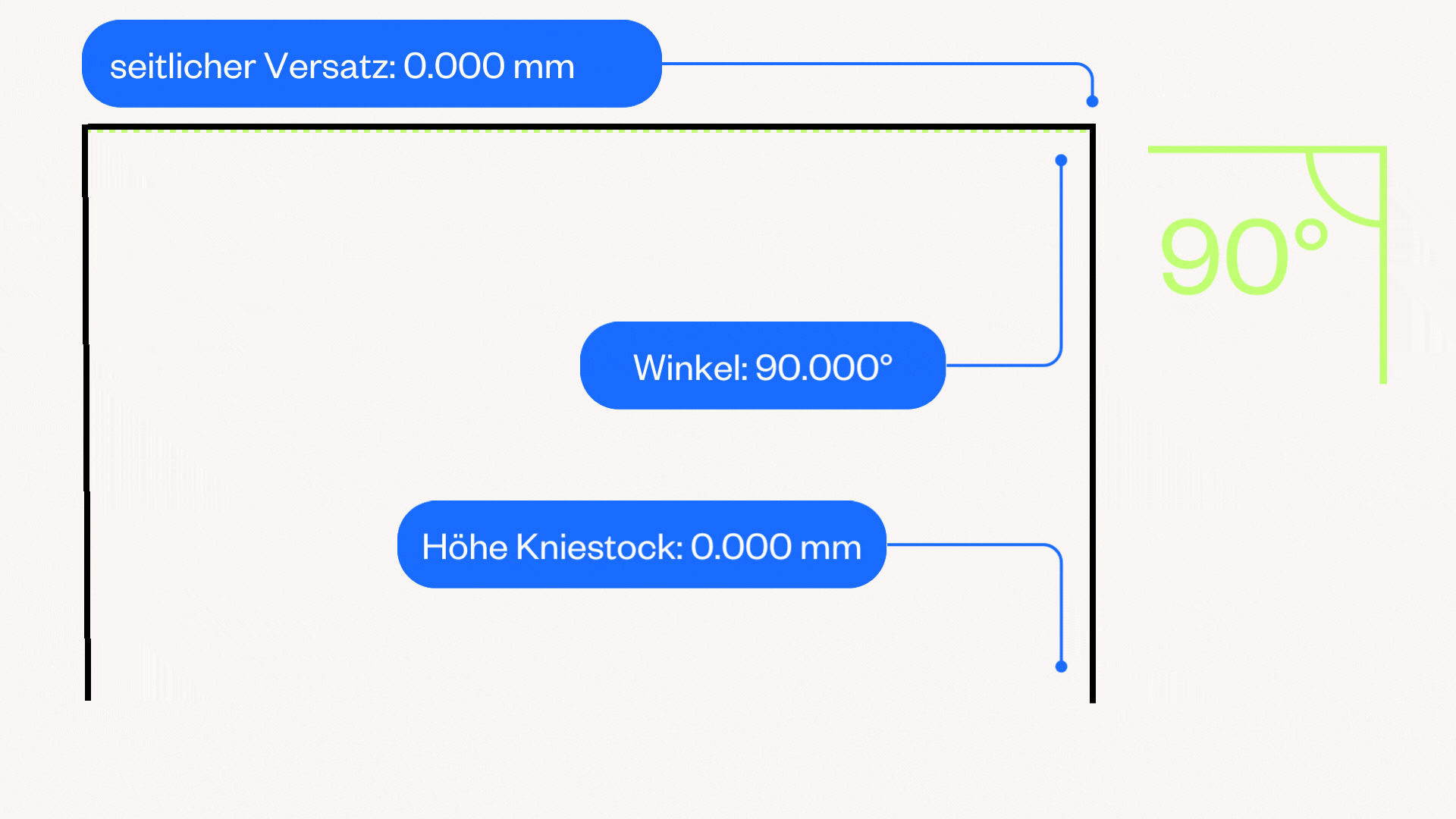

- Geben Sie im Assistenten unter Einstellungen Dachschräge die Abmessungen der Dachschräge ein.
- Je nachdem was Sie bei Höhe Kniestock eingeben, wirkt sich dies auf den Versatz aus.
-
Sie können einen bestimmten Winkel oder Versatz eingeben , und die Dachschräge wird auf die neue Eingabe aktualisiert.
Höhe Kniestock - die Höhe des senkrechten Wandstücks vor dem Beginn des Gefälles.
Versatz - Wie weit reicht die Schräge über die Decke hinaus?
- Je nachdem was Sie bei Höhe Kniestock eingeben, wirkt sich dies auf den Versatz aus.
-
Sobald Sie die Abmessungen eingegeben haben, klicken Sie auf Übernehmen.
-
Klicken Sie dann auf Fertigrechts im Assistenten.
- Das Fenster Grundriss bearbeiten wird geschlossen und Sie können das fertige Ergebnis in der 3D-Ansicht sehen.
Sehen Sie sich unten das Schritt-für-Schritt-Video an.
