In innoplus, kunnen gebruikers een nieuwe plattegrond maken door de plattegrond handmatig te tekenen.
Opmerking: Gebruikers kunnen dat ook maak een plan met behulp van een vooraf gedefinieerde ruimte.
Een plattegrond tekenen
In de innoplus opstartvenster, onder de Modus XL tabblad:
- Klik op de Plattegrond tekenen icoon:

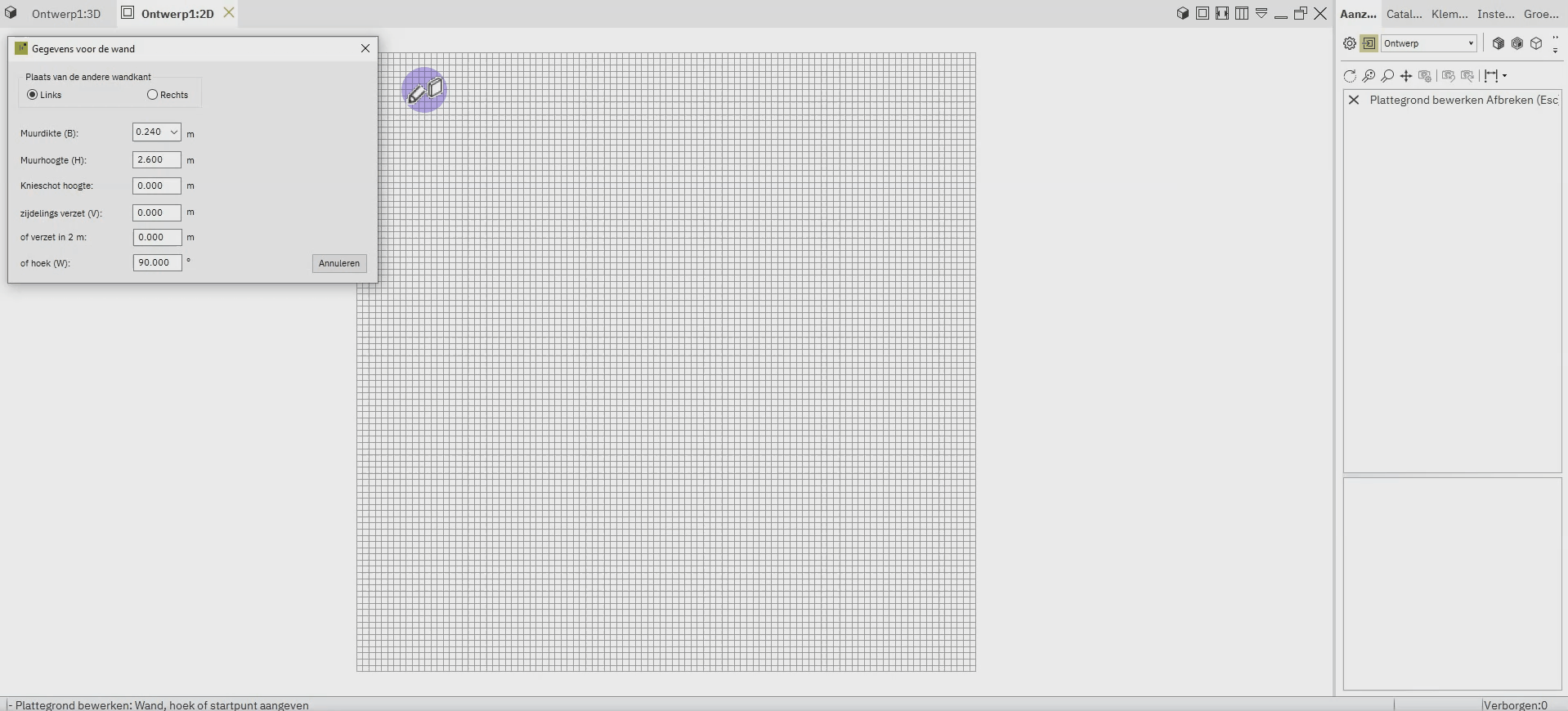

- Innoplus opent in de 2D-weergave, met de Muur instellingen raam geopend.
- In de Muur instellingen venster kunnen gebruikers afmetingen voor de muur invoeren in de daarvoor bestemde velden, zoals Wanddikte En Hoogte van de muur. Als de gebruiker een schuin plafond wil creëren, kan hij de velden invoeren Kniewand hoogte, de hoogte waarop de helling begint, en Zijwaartse verplaatsing, hoe lang de helling zal zijn. De Tegenover muur selectie van Links of Rechts zal bepalen vanuit welke hoek de volgende muur kan worden getrokken.

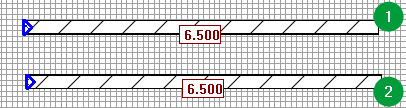

Tegenover muur, Links (1) En Tegenover muur, Rechts (2) worden aangeduid met de dikke zwarte lijn.
- Om de eerste muur te tekenen, links klikken op het rooster in de 2D-weergave. Verplaats de cursor om de muur naar de gewenste lengte en hoek te tekenen, en dan links klikken bevestigen. In de Wand lengte venster, bevestig de gewenste lengte van de muur en klik OK.
Opmerking: Op voorwaarde dat de hoek van de muur correct is, kunnen gebruikers het sneller en gemakkelijker vinden om de lengte van de muur in te voeren Wand lengte raam.
-
Beweging de cursor naar de hoek van de eerste muur waar deze wordt gemarkeerd door een blauwe cirkel. Links klikken om de volgende muur te tekenen en links klikken nogmaals om te bevestigen. In de Wand lengte venster, bevestig de gewenste lengte van de muur en klik OK. Herhaal deze reeks totdat de kamer is voltooid.
- Klik op om het tekenen van een muur te annuleren Opname ongedaan maken.
- Om een muur te bewerken, beweegt u de cursor over de muur om deze te markeren groente. Links klikken om het te selecteren, wordt het gemarkeerd blauw. Dan klikken Verander muur. In de Muur instellingen venster, breng de gewenste wijzigingen aan en klik op Toepassen.
- Om een muur te verwijderen, beweegt u de cursor over de muur om deze te markeren groente. Links klikken om het te selecteren, wordt het gemarkeerd blauw. Dan klikken Muur verwijderen.
- Zodra de plattegrond is voltooid, klikt u op Afgerond!
