Par défaut, les murs intérieurs dans Innoplus ont des angles droits. Ils peuvent être coupés en courbes ou en angles différents à l'aide de Des modèles et le Objet coupé outil.
Commencez dans un 2D vue aérienne de la chambre.
Pour placer le Modèle, commencez dans le Construire languette.
- Cliquer sur Éléments de construction.
- Dans la boîte de dialogue Assistant, double-cliquez sur Modèle.
- Dans le Modèle carte de fichier sur le côté droit, trouvez le Cu circulairet modèle et faites-le glisser et déposez-le dans le plan.
- Faites un clic droit sur le Modèle et sélectionnez Changer de taille.
- Ajuste le Modèle à la taille désirée.
- Placer le Modèle sur l'angle du mur à couper.
- Pour faciliter le placement approprié, double-cliquez sur le modèle pour ouvrir le Déplacer la fenêtre.
- Clique le Libre bouton en bas à gauche pour ouvrir le menu des points d'accrochage sur le côté droit de l'écran et sélire le Point d'angle outil de point d'accrochage.
Noter: Voir également, Comment utiliser l'outil de point d'accrochage. - Passez le curseur de la souris pour aligner le carré rouge sur le coin de la découpe et cliquez avec le bouton gauche.
- Déplacez la souris vers le coin du mur et une copie filaire de la coupe affichera l'aperçu du mouvement. Cliquez à nouveau avec le bouton gauche pour confirmer.
Une fois le modèle placé, il peut maintenant être utilisé pour couper le coin du mur.
Dans le Construire languette,
- Cliquer sur Objet coupé:
- Cliquez sur la surface du mur à couper.
- Clique sur le Modèle découper cette forme dans le mur.
- Supprimez ou déplacez le Modèle pour révéler le mur coupé.
- Faites un clic gauche sur le Afficher le sélecteur dans le coin inférieur droit de l'écran pour mettre à jour l'étage.

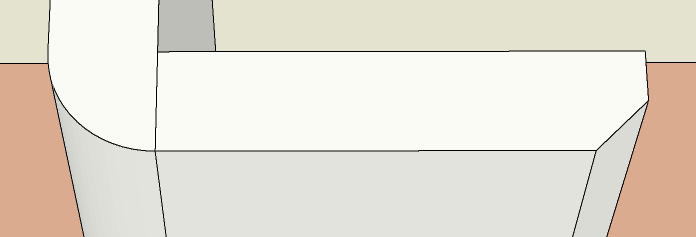

Pour créer un biseau plutôt qu'une courbe, répétez les étapes ci-dessus avec le Triangle à angle droit forme de la fiche modèle.
