So verwenden Sie die Funktion Grundriss bearbeiten

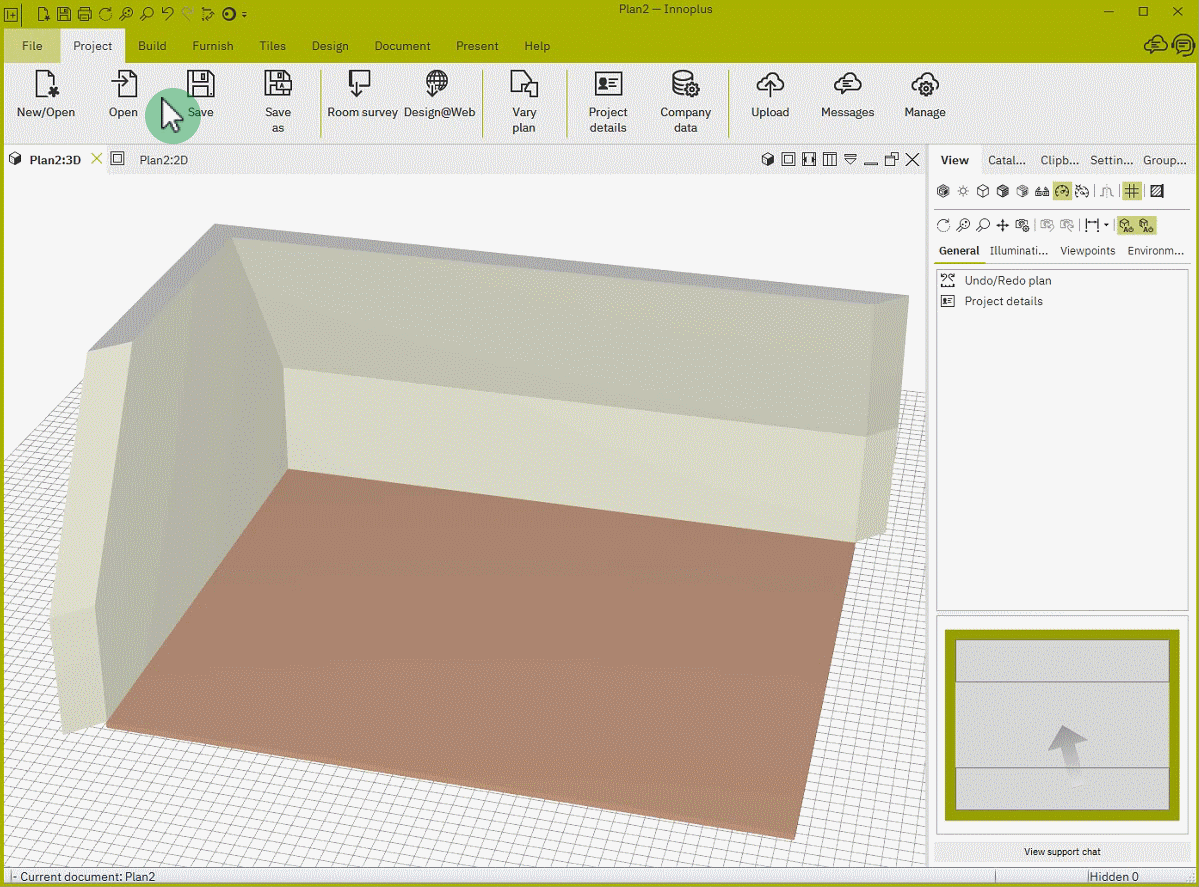

1. Klicken Sie auf Bauen in der Menüleiste.
2. Klicken Sie auf das Symbol Grundriss bearbeiten in der Symbolleiste.






Eine neuer Tab namens Grundriss bearbeiten öffnet sich nun im Planungsfenster. Von hier aus können Sie in die Planung klicken, um neue Wände zu zeichnen und eine ausgewählte Wandeinstellung in der Assistentenbox rechts zu ändern und zu aktualisieren .

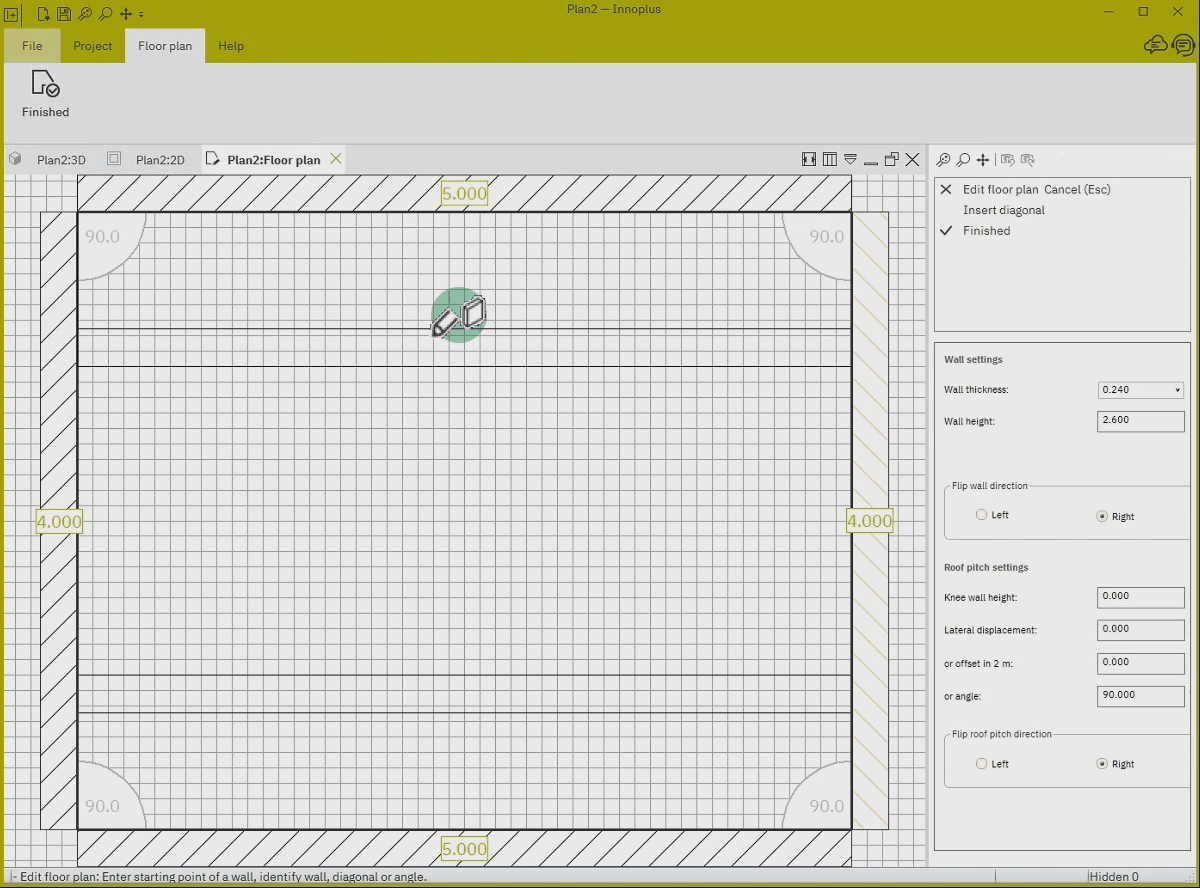

Sobald „Grundriss bearbeiten“ geöffnet wurde, ist der Cursor zum Zeichnen in der Planung bereit.

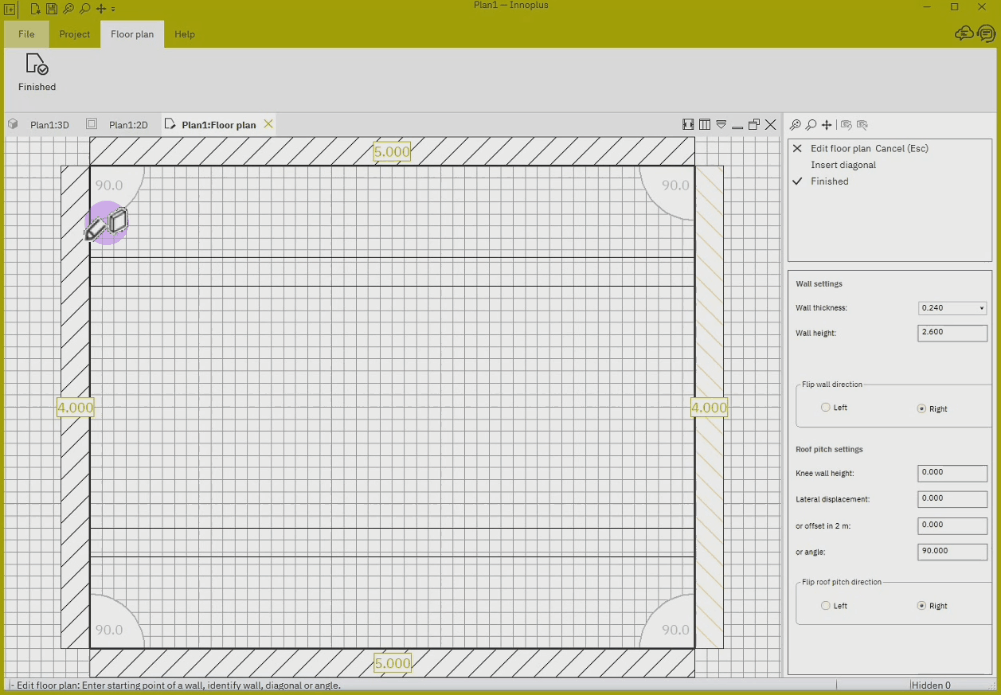

1. Klicken Sie an einer beliebigen Stelle innerhalb der Planung, um den ersten Teil der Wand zu platzieren.

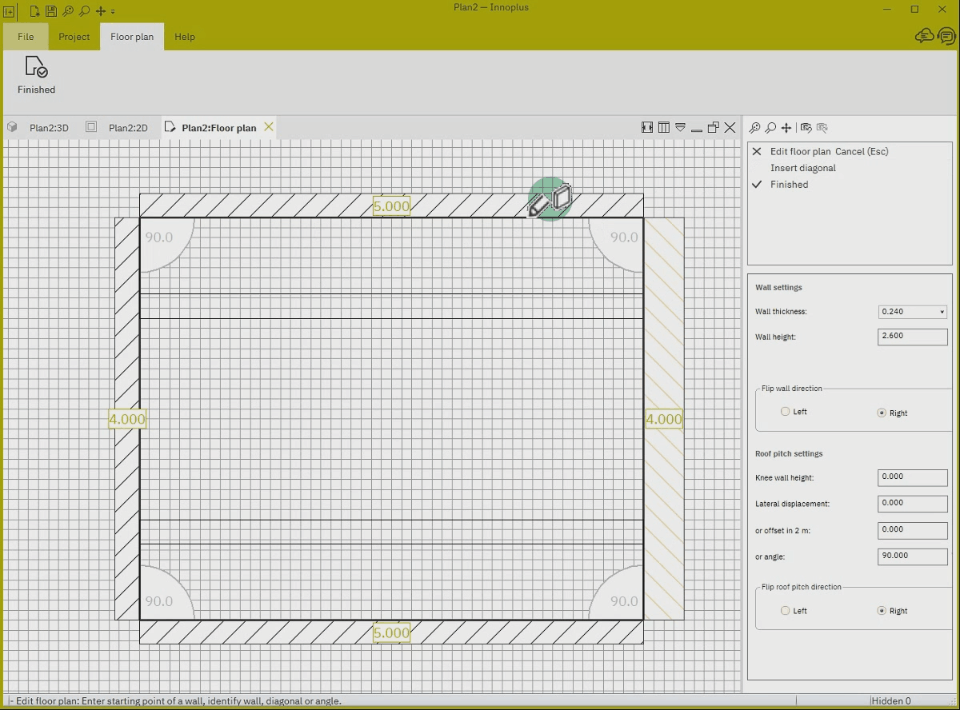

   Wenn Sie eine Wand von einer bestehenden Wand aus beginnen möchten, schweben Sie mit dem Cursor über die Wandfläche. Standardmäßig ist dies die Seite der Wand, die in den Raum zeigt:



   Die Wandfläche wird hervorgehoben und der Cursor zeigt einen Kreis an, um anzuzeigen, dass Ihre neu gezeichnete Wand mit der vorhandenen Wand verbunden wird.


2. Bewegen Sie die Maus und die gezeichnete Wand wird dorthin erweitert, wo sich der Cursor befindet.
   Wenn es sich um eine Verbindung mit einer Wand handelt, zeigt der Cursor die Verbindung erneut mit einem Kreis an.


3. Klicken Sie erneut um das Ende der Wand zu platzieren.

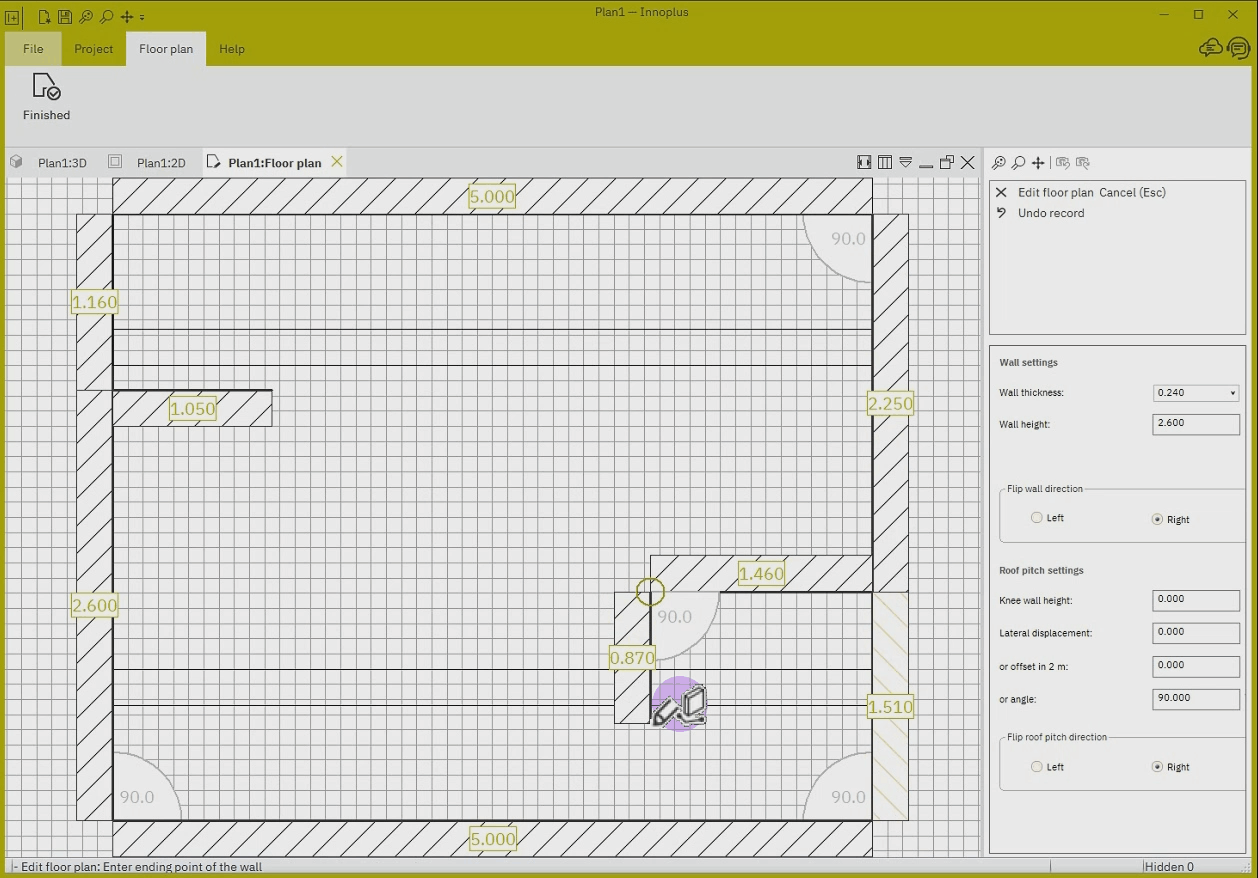

Wenn Sie Ihre Meinung ändern, nachdem Sie auf die zu zeichnende Planung geklickt haben, drücken Sie die Rücktaste auf Ihrer Tastatur, oder gehen Sie zum Assistenten auf die rechte Seite und klicken auf Eingabe zurücknehmen, um die aktuelle Wandzeichnung abzubrechen.



Schweben Sie in der Funktion Grundriss bearbeiten über eine Wand bis diese komplett hervorgehoben ist, nicht nur die Wandfläche. Sobald sie hervorgehoben ist, klicken Sie darauf um sie auszuwählen.

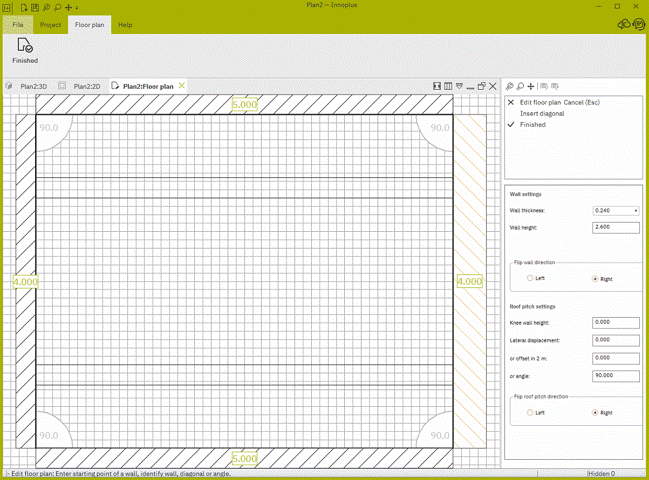

Sie können nun im Assistenten auf die Wandbearbeitungsoptionen für die ausgewählte Wand zugreifen:

• Wand ändern
• Wand löschen
• Wand Startwand

Wände verändern

1. Klicken Sie auf eine Wand, die Sie bearbeiten möchten
2. Klicken Sie auf Wand ändern im Assistenten, bzw. doppelklicken Sie auf die Wand.

   Bei Einstellungen Wand im Assistenten können Sie Wandlängen, -höhen und weitere Dachneigungseinstellungen anpassen, indem Sie Werte in die entsprechenden Felder eingeben. Änderungen in der Planung werden Ihnen erst angezeigt, wenn Sie auf Fertig unten in den Wandeinstellungen klicken.


3. Geben Sie alle Änderungen ein und klicken Sie auf Fertig.

Wände löschen

1. Klicken Sie auf die Wand, die Sie löschen möchten.
2. Klicken Sie auf Wand löschen im Assistenten, bzw. drücken Sie ENTF auf Ihrer Tastatur.

Ändern der Startwand

1. Klicken Sie auf die Wand, die Sie als Startwand verwenden möchten.
2. Klicken Sie auf Wand - Startwand im Assistenten.

   Die Reihenfolge der Wände wird Im Uhrzeigersinn zurückgesetzt, um die Schließwand festzulegen.





1. Klicken Sie auf eine Wand, die Sie bearbeiten möchten.
2. Klicken Sie auf Wand ändern im Assistenten.
3. Gehen Sie zum Abschnitt Wandeinstellungen und klicken Sie auf die Dropdown-Liste Wandstärke. Wählen Sie eine vorgeschlagene Breite aus, oder Doppelklicken Sie in das Feld und geben Sie Ihren eigenen Wert ein.
4. Klicken Sia auf Fertig unten rechts.



1. Klicken Sie auf eine Wand, die Sie bearbeiten möchten.
2. Klicken Sie auf Wand ändern im Assistenten.
3. Bei Wandeinstellungen wird die aktuelle Links-/Rechtsrichtung beim Abschnitt Tausche Richtung der Schräge ausgewählt. Klicken Sie die Richtung an, die nicht ausgewählt ist.
4. Klicken Sie auf Fertig.





Mit der Funktion „Diagonale einfügen“ können bestimmte Eckmaße schnell in die gezeichnete Planung implementiert werden. Sobald das Diagonalmaß aktualisiert wurde, passt sich der Grundriss automatisch an und ändert die Wandlänge und die Winkel der Ecken entsprechend.

Es ist wichtig sich zu merken, dass die Wände bis auf die letzte Wand, ihre Länge behalten (die Wand, die den Raum abschließt). Die den Raum abschließende Wand wird im Grundriss farblich hervorgehoben.

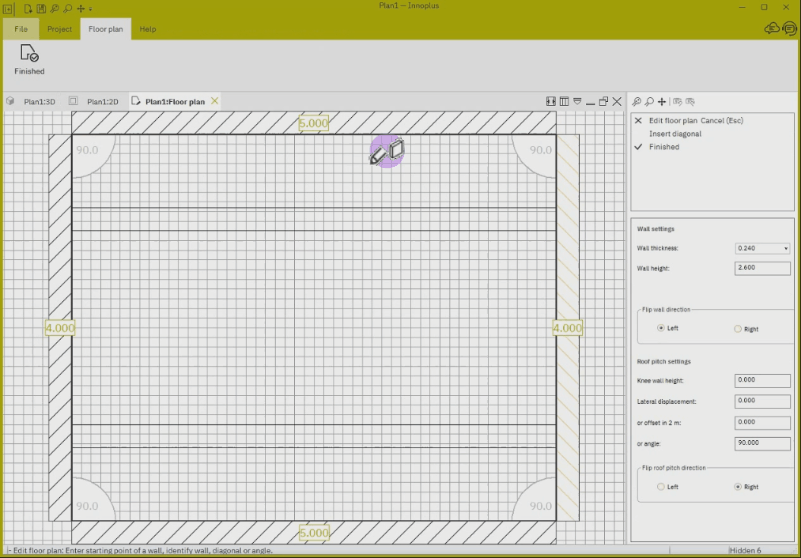

1. Klicken Sie auf Diagonale einfügen im Assistenten.
2. Schweben Sie über eine Ecke in der Planung. Sie können mit dem Zeichnen einer Diagonale beginnen, wenn der Verbindungskreis angezeigt wird.
3. Klicken Sie dann um die Diagonale zu zeichnen.
4. Schweben Sie über eine anderen Ecke des Raumes und klicken Sie nochmal um die Diagonale zu vervollständigen. Wenn der Raum rechteckig ist, können Sie nur die gegenüberliegende Ecke auswählen.





Ändern der Länge einer gezeichneten Diagonale

1. Schweben Sie über das Maßfeld der diagonalen Linie, bis es hervorgehoben wird, und klicken Sie dann darauf.
2. Wählen Diagonale ändern im Assistenten.
3. Geben Sie einen neuen Wert in das Maßfeld ein und drücken Sie Enter auf Ihrer Tastatur.

Löschen einer gezeichneten Diagonale

1. Schweben Sie über das Maßfeld der diagonalen Linie, bis es hervorgehoben wird, und klicken Sie dann darauf.
2. Wählen Diagonale löschen im Assistenten.
